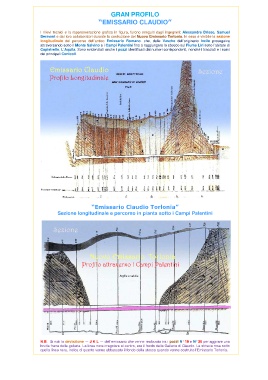

GRAN PROFILO
“EMISSARIO CLAUDIO”

I rilievi tecnici e la rappresentazione grafica in figura, furono eseguiti dagli ingegneri: Alexsandre Brisse, Samuel
Bermont e dai loro collaboratori durante la costruzione del Nuovo Emissario Torlonia. In essa è visibile la sezione
longitudinale del percorso dell’antico Emissario Romano. che, dalle Vasche dell’originario Incile proseguiva
attraversando sotto il Monte Salvino e i Campi Palentini fino a raggiungere lo sbocco sul Fiume Liri sotto l’abitato di
Capistrello, L’Aquila. Sono evidenziati anche i pozzi identificati dai numeri corrispondenti, nonché i tracciati e i nomi
dei principali Cunicoli.

Emissario ClaudioEmissario Claudio Sezione
Emissario ClaudioEmissario Claudio
Profilo Longitudinale

“Emissario Claudio Torlonia”
Sezione longitudinale e percorso in pianta sotto i Campi Palentini

Sezione

Nuovo Emissario TorloniaNuovo Emissario Torlonia
Nuovo Emissario TorloniaNuovo Emissario Torlonia
Profilo attraverso i Campi Palentini

Argille e sabbie

N.B. Si noti la deviazione — J K L — dell’emissario che venne realizzata tra i pozzi N° 19 e N° 20 per aggirare una
brutta frana della galleria. La linea nera irregolare al centro, era il fondo della Galleria di Claudio. La striscia rosa sotto
quella linea nera, indica di quanto venne abbassato il fondo della stessa quando venne costruito l’Emissario Torlonia.
